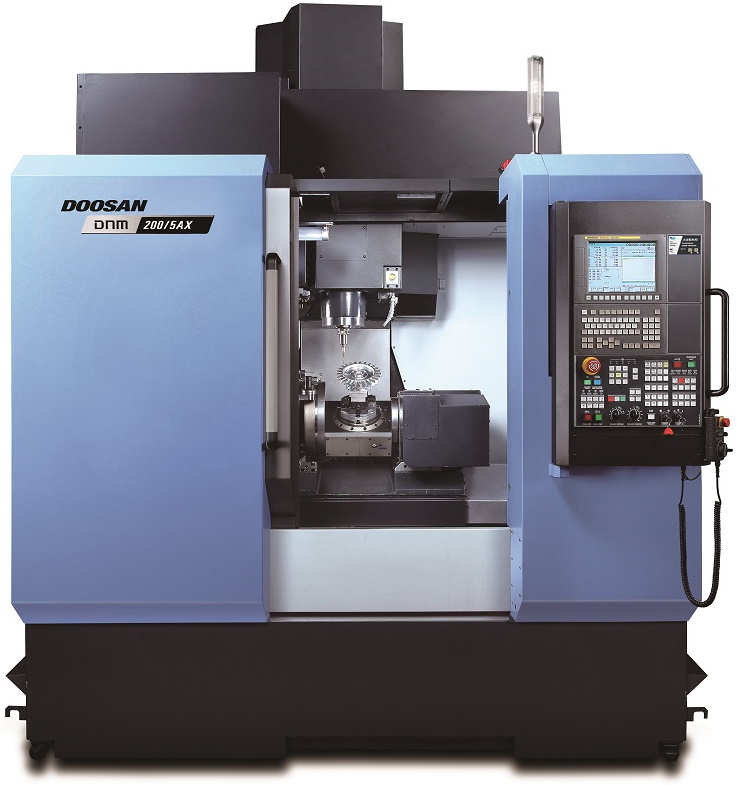

    DOOSAN DNM 200/5AX

    DOOSAN DNM 200/5AX

    DOOSAN DNM 200/5AX

    Серия Doosan DNM с 5-осевыми станками: DNM 200 5AX

    Обрабатывающие 5-осевые центры Doosan (DNM 200 5AX и DNM 350-5AX) позволяют выполнять полную обработку деталей за одну установки (3 + 2 или полностью одновременная 5-осевая обработка).

    Их универсальность означает, что они могут использоваться для высокоточной обработки, обработки тяжелых металлов и чистовой обработки.

    Станки могут поставляться с управлением ЧПУ Fanuc, Heidenhain или Siemens и имеют шпиндели с разными скоростями (12,000/20,000 об/мин).

    Устройство смены инструмента может быть рассчитано на 30/40/60 позиций, а 5-осевые станки снабжаются поворотным наклонным столом  – наклоном по оси А на 150 градусов и поворотом по оси С на 360 градусов.

    Перемещения

    Перемещение по оси Х, мм
    400
    Перемещение по оси Y, мм
    435
    Перемещение по оси Z, мм
    500
    Перемещение по оси А, мм
    150
    Перемещение по оси С, °
    360
    Скорость перемещения ось X, м/мин
    36
    Скорость перемещения ось Y, м/мин
    36
    Скорость перемещения ось Z, м/мин
    20

    Рабочий стол

    Диаметр рабочего стола, мм
    200
    Максимальная нагрузка на стол, кг
    60
    Размер паза Т-slot,
    12H8

    Шпиндель

    Скорость вращения шпинделя, об/мин
    12000
    Конус шпинделя,
    ISO40
    Максимальный крутящий момент шпинделя, Нм
    117

    Инструментальный магазин

    Количество инструментов, шт
    30
    Максимальный диаметр инструмента, мм
    80
    Максимальный диаметр инструмента (без смежных инструментов), мм
    125
    Максимальная длинна инструмента, мм
    300
    Максимальный вес инструмента, кг
    8
    Время смены инструмента (Т-Т), "
    1.3
    Время смены инструмента (С-С), "
    1.7

    Двигатель

    Мощность двигателя шпинделя, кВт
    18,5/11

    Габариты станка

    Высота станка, мм
    3091
    Ширина станка, мм
    2490
    Длинна станка, мм
    2835
    Масса станка, кг
    5500
    • 15” LCD монитор, цветной
    • Fanuc 31i-B5 (5 осей одновременно)
    • Интерфейс для съемных носителей USB / PCMCIA
    • Комплект инструмента для обслуживания
    • Резервуар СОЖ с поддоном для стружки
    • Стандартная система СОЖ
    • Комплект выравнивающих опор
    • Сигнальная лампа (красный, желтый, зеленый)
    • IKC (INTELLIGENT KINEMATIC COMPENSATION)
    • Автоматическая система терморегулирования
    • Система контроля теплового перемещения по оси Z
    • Кабинетная защита станка
    • Освещение рабочей зоны
    • Конвейер для стружки
    • СОЖ через шпиндель под высоким давлением 20 Бар
    • Система смыва стружки из зоны обработки
    • Шпиндель 15000 об/мин
    • Маслоотделитель
    • Охлаждение масла
    • Кондиционер электрошкафа
    • Пистолет СОЖ
    • Пистолет пневматический
    • Датчик измирентя инструмента Renishaw TS27R
    • Датчик измерения детали Renishaw RMP60
