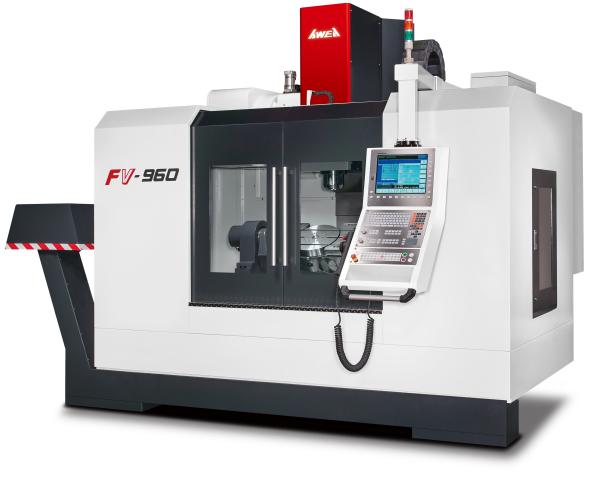

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ AWEA FV-960

Технические характеристики

Основные размеры обработки

Стол

Шпиндель

Скорость подач

Инструментальный магазин

Основные параметры

Точностные характеристики

Общие данные

Серия FV

Основанный на передовых технологиях исследований и разработок AWEA и производственных возможностях компании, FV-960 специально разработан для обработки сложных деталей среднего и малого размера. FV-960 оснащён высокоэффективным шпинделем с прямым приводом и прочными линейными направляющими роликового типа, а также высокопроизводительным поворотным столом с осями A/C, что обеспечивает высокую производительность и комплексное решение для обработки по 5 осям. FV-960 имеет лучшее соотношение производительности и стоимости среди 5-осевых станков того же модельного ряда, что может удовлетворить ваши различные потребности сегодня и завтра.

Область применения FV-960

	Аэрокосмическая промышленность Требования к высокой точности и сложности обработки деталей.
	Автомобильная промышленность Требования к высокой точности обработки деталей.
	Биомедицинское и медицинское оборудование Высокая эффективность, требования к обработке сложных обрабатываемых материалов.

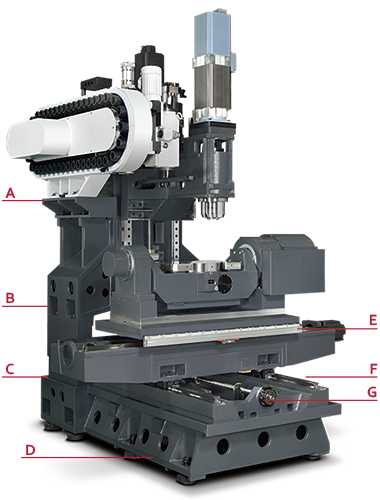

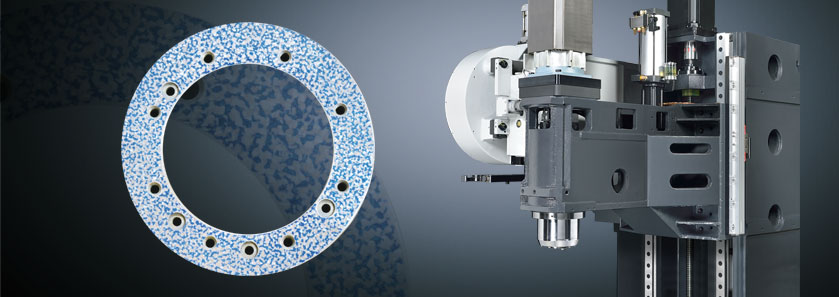

Конструкция высокой жёсткости

A. Инструментальный магазин и инструменты поддерживаются конструкцией колонны, обеспечивающей надёжную и точную смену инструментов; B. Дельтовидная конструкция колонны с широким пролетом обеспечивает оптимальную жёсткость при обработке. Передняя бабка сохраняет стабильность и точность даже при движении на высокой скорости; C. Контактные поверхности колонны и станины обработаны методом шабрения для обеспечения точной сборки, прочной конструкции и балансировки нагрузки; D. Конструкция литейной платформы MEEHANITE обеспечивает прочную опору для обеспечения максимальной динамической точности; E. Дополнительная замкнутая линейная шкала с высоким разрешением обеспечивает оптимальное позиционирование и точность воспроизводимости; F. Линейная направляющая роликового типа обеспечивает жесткость для тяжелой резки и скорость для быстрой токарной обработки; G. Цельная опора двигателя с шарико-винтовой передачей и опора подшипника позволяют равномерно распределять силу резания по корпусу отливки, что эффективно повышают жёсткость осевой системы и предотвращает деформацию шарико-винтовой передачи.

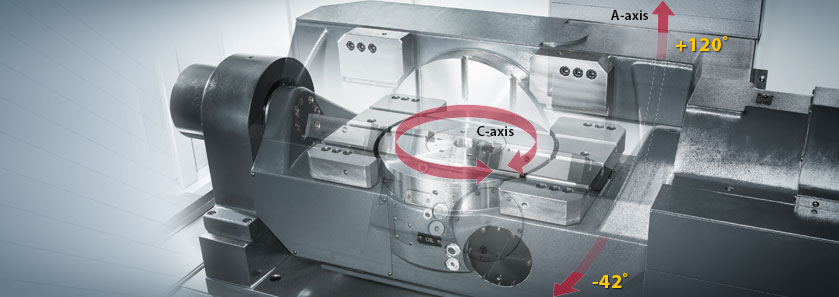

Высокопроизводительный поворотный стол

Высокопроизводительный поворотный стол с осями A и C, который обеспечивает синхронную обработку по 5-ти осям или возможность обработки по 4+1 осям с 5-ю гранями для удовлетворения различных требований к обработке.

Габаритные размеры

Вес станка

Стандартная комплектация

Цельнолитая чугунная станина

Роликовые направляющие качения;

Телескопическая защита направляющих и ШВП;

Угловые датчики на осях A/C (для 5-ти осевой серии);

Оптические шкалы по осям X/Y/Z;

Шпиндель: BBT40; 12000 об/мин; 11/15 кВт; прямой привод;

Система масляной термостабилизации шпинделя;

Конвейер для стружки c тележкой;

Кондиционер для электрошкафа;

Система подачи СОЖ;

Централизованная система смазки;

Инструментальный магазин барабанного типа на 30 позиций;

Полное кабинетное ограждение рабочей зоны;

Функция смыва стружки;

Освещение рабочей зоны;

Трехцветная сигнальная лампа;

Набор инструмента для установки и обслуживания станка;

Опоры и выравнивающие элементы;

Трансформатор (380В/440В, 3 фазы);

Пистолеты для СОЖ и сжатого воздуха;

Документация.

Опции

Шпиндель: BBT40; 15000 об/мин; 15/18,5 кВт; прямой привод;

Шпиндель с приводом мотор-шпиндель: HSK A63 или HSK E50; 18000, 20000 или 30000 об/мин;

Угловые датчики на осях B и C;

Оптические линейки HEIDENHAIN на осях X, Y и Z;

Система подачи СОЖ через шпиндель 20 или 70 Бар;

инструментальный магазин на 32 или 60 позиций;

Отделитель масла от СОЖ;

Вытяжка тумана СОЖ;

Замена системы ЧПУ на FANUC 31i-MB;

Замена системы ЧПУ на SIEMENS 840 DSL;

Замена системы ЧПУ на HEIDENHAIN TNC640;

Автоматическая система измерения обрабатываемой детали RENISHAW или BLUM.
