    DOOSAN DNM 4505

    DNM 4505

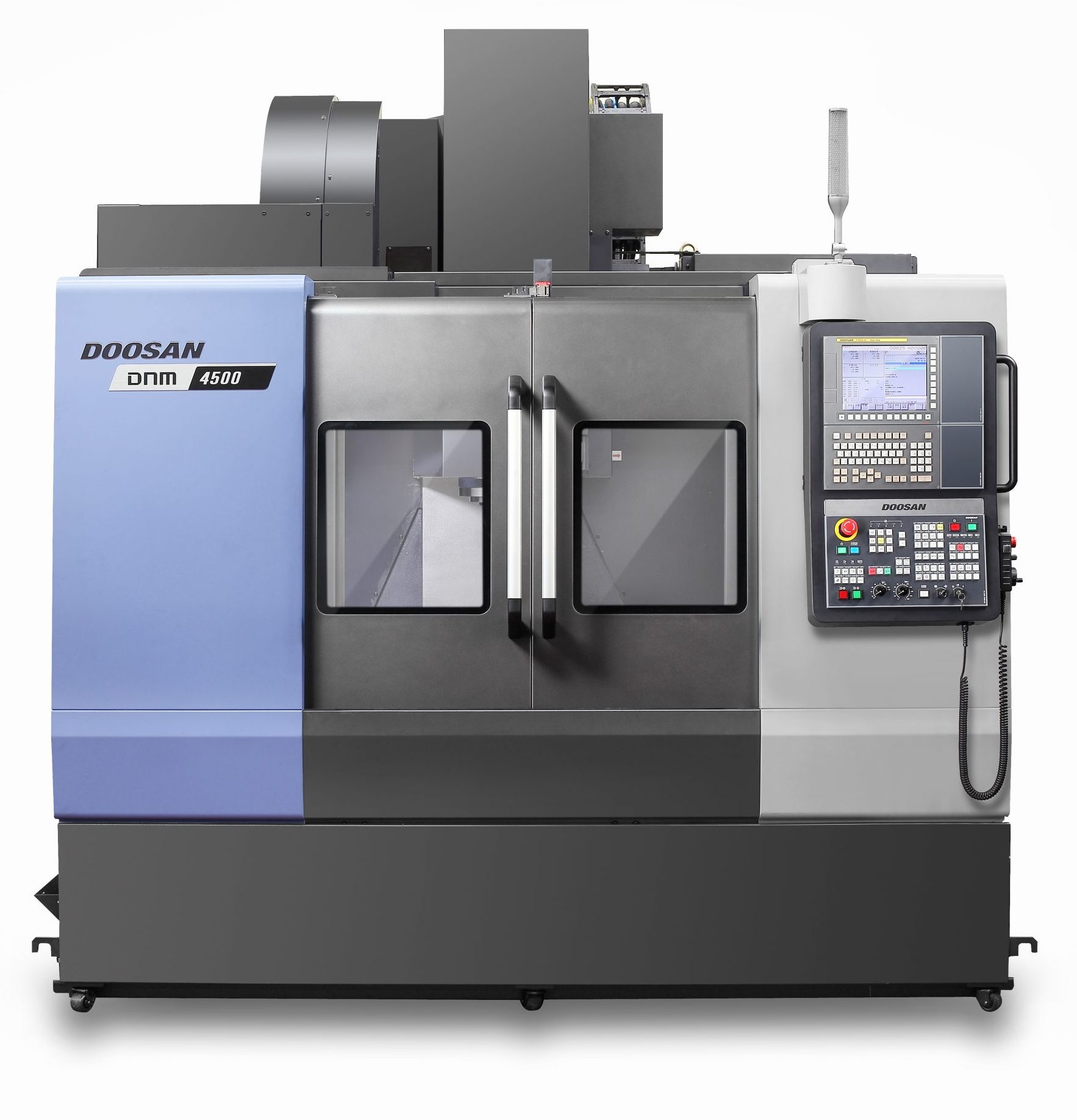

    DOOSAN DNM 4505

    Соответствующий мировым стандартам, самый продаваемый высокоскоростной вертикальный обрабатывающий центр с высокой производительностью DNM

    Надежное исполнение и богатая комплектация станков серии DNM — это залог высочайшей эффективности вашего производства. Конструкция станка обеспечивает высокую скорость вращения и жесткость, а для оптимальной работы над любой задачей станок оснащается роликовой направляющей шпинделя с прямым соединением. Серия DNM расширяет доступные пользователю возможности обработки. Станки серии DNM самые крупные среди станков аналогичного уровня, благодаря чему они становятся идеальными помощниками в выполнении разнообразной высокоэффективной обработки

    Перемещения

    Перемещение по оси X, мм
    800
    Перемещение по оси Y, мм
    450
    Перемещение по оси Z, мм
    510
    Расстояние от поверхности стола до центра шпинделя, мм
    150-660
    Расстояние от центра шпинделя до колонны, мм
    538

    Рабочий стол

    Длинна рабочего стола, мм
    1000
    Ширина рабочего стола, мм
    450
    Максимальная нагрузка на стол, кг
    600
    Размер паза Т-slot,
    4-125х18Н

    Шпиндель

    Скорость вращения шпинделя, об/мин
    8000
    Конус шпинделя,
    ВТ40
    Максимальный крутящий момент шпинделя, Нм
    117.8

    Скорость подачи

    Скорость перемещения ось X, м/мин
    36
    Скорость перемещения ось Y, м/мин
    36
    Скорость перемещения ось Z, м/мин
    30
    Скорость подачи резания, мм/мин
    15000

    Инструментальный магазин

    Количество инструментов, шт
    24
    Максимальный диаметр инструмента, мм
    80
    Максимальный диаметр инструмента (без смежных инструментов), мм
    125
    Максимальная длинна инструмента, мм
    300
    Максимальный вес инструмента, кг
    8
    Выбор инструмента,
    Авто
    Время смены инструмента (Т-Т), "
    1.2
    Время смены инструмента (С-С), "
    3.2

    Двигатель

    Мощность двигателя шпинделя, кВт
    11/18,5

    Прочее

    Потребляемая мощность, кВт
    30
    Емкость бака смазки, л
    0.7
    Емкость бака СОЖ, л
    290
    Высота станка, мм
    2985
    Ширина станка, мм
    2158
    Длинна станка, мм
    2615
    Масса станка, кг
    5000
    • 10,4” LCD монитор, цветной
    • Комплект инструмента для обслуживания
    • Резервуар СОЖ с поддоном для стружки
    • Устройство блокировки дверей
    • Стандартная система СОЖ
    • Комплект выравнивающих опор
    • Встроенный шнековый конвеер для стружки
    • Сигнальная лампа (красный, желтый, зеленый)
    • Переносной пульт управления с электронным маховиком
    • Кабинетная защита станка
    • Освещение рабочей зоны (светодиодный светильник)
    • Энкодеры на осях  X, Y, Z
    • Подготовка для четвертой оси
    • Емкость магазина инструментов 30/40 позиций
    • Конвейер для стружки с тележкой
    • Автоматическая система смазки
    • Охлаждение СОЖ
    • Сепаратор
    • Система подачи СОЖ сверху
    • Система подачи СОЖ через шпиндель
    • Уловитель масляного тумана
