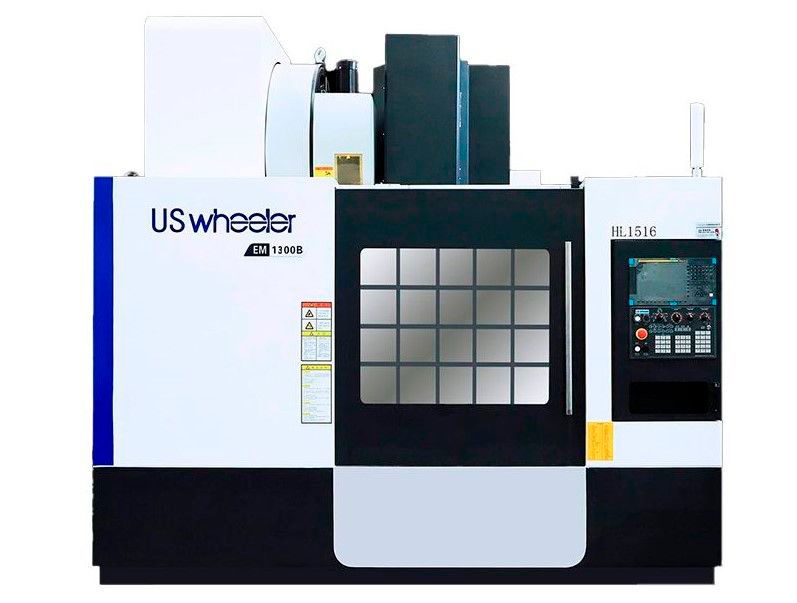

    US WHEELER EM1165Z

    US WHEELER EM1165Z

    US WHEELER EM1165Z

    Вертикальные обрабатывающие центры US WHEELER серии EM предназначены для обработки в тяжелых режимах, а также для обработки жестких и труднообрабатываемых материалов.

    Станки оборудованы коробчатой направляющей, мощными шпинделями, большой областью обработки и большим устройством смены инструмента

    Перемещения

    Перемещение по оси X, мм
    1100
    Перемещение по оси Y, мм
    650
    Перемещение по оси Z, мм
    600
    Расстояние от центра стола до торца шпинделя, мм
    130-730
    Расстояние от центра шпинделя до колонны, мм
    680

    Рабочий стол

    Длинна рабочего стола, мм
    1200
    Ширина рабочего стола, мм
    600
    Максимальная нагрузка на стол, кг
    800
    Размер паза Т-slot,
    5х18х100

    Шпиндель

    Скорость вращения шпинделя, об/мин
    6000
    Конус шпинделя,
    ВТ50
    Максимальный крутящий момент шпинделя, Нм
    236

    Скорость подачи

    Скорость перемещения ось X, м/мин
    36
    Скорость перемещения ось Y, м/мин
    36
    Скорость перемещения ось Z, м/мин
    20
    Скорость подачи резания, мм/мин
    10000

    Инструментальный магазин

    Количество инструментов, шт
    24
    Выбор инструмента,
    Авто

    Двигатель

    Мощность двигателя шпинделя, кВт
    15/18.5

    Точность

    Точность позиционирования, мм
    0.01
    Точность повторяемости, кВт
    0.006

    Прочее

    Потребляемая мощность, кВт
    30
    Высота станка, мм
    3100
    Ширина станка, мм
    2640
    Длинна станка, мм
    3150
    Масса станка, кг
    7500
    • 10,4” LCD монитор, цветной
    • FANUC 0iMF plus
    • Теплообменник электрического шкафа
    • Защита электрического шкафа от пыли
    • Устройство автоматической смазки
    • Защита направляющих
    • Обдув шпинделя воздухом
    • Трансформатор
    • Интерфейс передачи данных и слот для CF-карт
    • Пистолет пневматический
    • Комплект инструмента для обслуживания
    • Резервуар СОЖ с поддоном для стружки
    • Охлаждение шпинделя житкостное
    • Стандартная система СОЖ
    • Комплект выравнивающих опор
    • Сигнальная лампа (красный, желтый, зеленый)
    • Кабинетная защита станка
    • Освещение рабочей зоны
    • Конвейер для стружки
    • Оптические линейки по осям X,Y,Z
    • Выносной пульт оператора
    • Вытяжка масляного тумана
    • Кондиционер электро шкафа
    • Пистолет СОЖ
    • Отделитель масла от СОЖ
    • Стандартный набор ЗИП
    • Датчик измерения инструмента Renishaw TS27R
    • Датчик измерения заготовки  Renishaw RMP60
