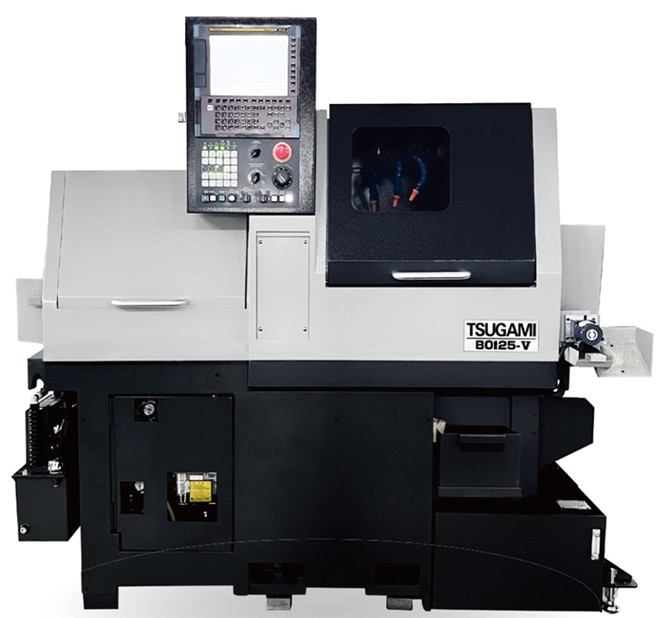

TSUGAMI B0125-V

Максимальныйиаметр прутка в главном шпинделе

Ø  12мм

Макс. диаметр прутка в противошпинделе

Ø 12мм

Макс. длина обработки (вращающаяся люнетная втулка с прямым сервоприводом)

170мм

Макс. длина обработки (вращающаяся люнетная втулка с приводом через муфту)

80 (135)мм

Макс. длина обработки (без люнетной втулки)

45мм

Макс. длина обработки (с невращающейся люнетной втулки)

210мм

Макс. диаметр сверления/резьбонарезания в главном шпинделе

Ø 7мм / М6

Макс. диаметр сверления/резьбонарезания в противошпинделе

Ø 8мм / М8

Макс. диаметр сверления/резьбонарезания приводным инструментом в главном шпинделе

Ø 6мм / М5

Макс. диаметр сверления/резьбонарезания приводным инструментом в противошпинделе

Ø 6мм / М5

Макс. диаметр дисковой фрезы

Ø30 мм

Ось С главный шпиндель, с тормозом

0,001°

Ось С противошпинделя , с тормозом

0,001°

Точность позиционирования, оси X1, X2, Z1, Z2

± 0,001мм

Точность позиционирования, ось Y1

± 0,002мм

Частота вращения

Частота вращения главного шпинделя

200 - 12 000 об/мин.

Частота вращения противошпинделя

200 - 12 000 об/мин.

Частота вращения люнетной втулки (сервопривод)

200 - 10 000 об/мин.

Частота вращения люнетной втулки (муфта)

200 - 8 000 об/мин.

Частота вращения приводного инструмента

200 - 8 000 об/мин.

Инструмент

Общее число позиций инструмента, стандарт/опционально

21/23

Кол-во инструментальных позиций для наружного точения в главном шпинделе (стандарт)

9 шт.

Размер резцедержателя для наружного точения

12 х 12 мм

Кол-во инструментальных позиций осевого

инструмента, для главного/противошпинделя, Ø20 (стандарт)

4 шт. (фикс.)

Кол-во инструментальных позиций инструмента, для противошпинделя, (стандарт).

4 шт.фикс. (Ø20)

Кол-во инструментальных позиций инструмента, для противошпинделя, (опция).

2 шт.привод. мод. +

2 шт.фикс. (Ø20)

Количество инструментальных позиций радиального приводного инструмента для главного шпинделя (опция).

2/3/4 шт.

Ускоренная подача по осям X2, Z2

36 м/мин

Ускоренная подача по осям Y1,  Z1

32 м/мин

Ускоренная подача по осям X1

24 м/мин

Мощности двигателей

Мощность двигателя главного шпинделя, пост./30мин.

2,2 / 3,7 кВт

Мощность двигателя противошпинделя, пост./30мин.

2,2 / 3,7 кВт

Мощность двигателя приводного инструмента для главного шпинделя (опция)

1,0 кВт

Мощность двигателя приводного инструмента для противошпинделя (опция)

0,75 кВт

Мощность двигателя, оси X1, Y1, Z1, X2, Z2

0,5 кВт

Мощность двигателя насоса системы подачи СОЖ

0,25 кВт

Мощность двигателя насоса подачи смазки направляющих

3 Вт

Другие параметры

Система ЧПУ

FANUC 0i-TF

Монитор

10,4 дюйма, цветной LCD

Память (стандарт)

2 MБ

Язык интерфейса системы ЧПУ

Русский язык

Программируемое перемещение

0,001мм

Количество одновременно управляемых линейных осей

5 - X1, Y1, Z1, X2,  Z2

Объем бака СОЖ

200 л.

Давление сжатого воздуха, не менее

0,4 Мпа

Расход сжатого воздуха

50 л/мин

Габариты (Ш x Д х В)

2 015 x 1 175 х 1 730 мм

Масса станка

1 950 кг

Установленная мощность

6 кВА

Питание

380В±10%, 50 Гц, 3 фазы
