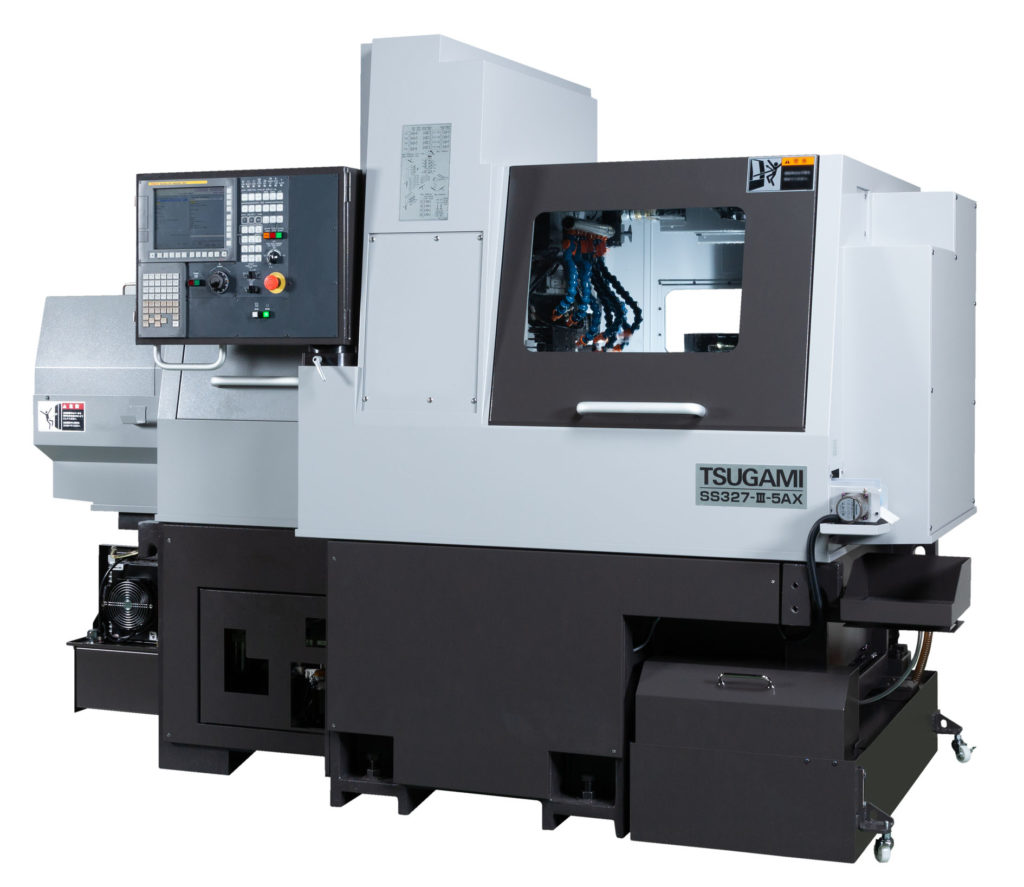

TSUGAMI SS327-III
Диаметр обработки в главном шпинделе | от 8 мм до 32 мм |
Макс. диаметр обработки в противошпинделе | 32 мм |
Макс. длина обработки | 320 мм |
Макс. диаметр сверления/резьбонарезания в главном шпинделе | Ø 12 мм / М10 |
Макс. диаметр сверления/резьбонарезания в противошпинделе | Ø 8 мм / М8 |
Макс. диаметр радиального сверления/резьбонарезания | Ø 8 мм / М6 |
Приводной инструмент на оси В | |
Макс. Ø сверления | 8 мм |
Макс. Ø нарезания резьбы | М6 |
Скорость вращения инструмента | от 200 до 5 000 об/мин. |
Частота вращения | |
Частота вращения главного шпинделя | от 200 до 8 000 об/мин. |
Частота вращения противошпинделя | от 200 до 8 000 об/мин. |
Инструмент | |
Общее число позиций инструмента | 34/38 |
Мощности двигателей | |
Мощность двигателя главного шпинделя | 3,7 / 5,5 кВт |
Мощность двигателя противошпинделя | 2,2 / 3,7 кВт |
Мощность двигателя приводного инструмента | 1 кВт |
Мощность двигателя приводного инструмента на оси В | 1 кВт |
Другие параметры | |
Тип системы ЧПУ | Fanuc 32i-B |
Монитор | 10,4 дюйма, COLOR LCD |
Язык интерфейса системы ЧПУ | Русский язык |
Количество одновременно управляемых осей | 9 ед. X1, Z1, Y1, X2, Z2, Y2, С1, С2, В1 |
Ускоренная подача по осям | 32 м/мин (X1, Y1, Y2: 24 м/мин) |
Прочее | |
Габариты (Ш x Д х В) | 2 150 x 1 280 х 2 010 мм |
Вес станка | 3 600 кг |
Потребляемая мощность | 21 кВА |
Напряжение | 380В±10%, 50 Гц, 3 фазы |
| ЧПУ Fanuc 32i-B, встроенный дисплей LCD 10,4'' | 1 |
| USB интерфейс | 1 |
| Увеличение памяти ЧПУ до 512 кБ | 1 |
| Люнетный узел вращающейся люнетной втулки с встроенным серводвигателем | 1 |
| Комплект для работы без люнетной втулки | 1 |
| Тормоз главного шпинделя | 1 |
| Тормоз противошпинделя | 1 |
| Дополнительная помпа высокого давления СОЖ 20 бар | 1 |
| Инструментальный блок для противошпинделя (8 модульные позиции) | 1 |
| Радиальный модульный шпиндель для противошпинделя | 2 |
| Осевой модульный шпиндель для противошпинделя | 2 |
| Адаптер для установки осевого инструмента Ø25mm в модульную приводную позицию суппорта приводного инструмента для противошпинделя | 4 |
| Блок для глубокого сверления в главном шпинделе – 2 поз. Ø25 мм | 1 |
| Жесткое нарезание резьбы приводным инструментом | 1 |
| Подвод СОЖ высокого давления через пилотный клапан с управлением по М-коду к переднему инструментальному суппорту | 1 |
| Подвод СОЖ высокого давления через пилотный клапан с управлением по М-коду к суппорту противошпинделя | 1 |
| Подвод СОЖ высокого давления через пилотный клапан с управлением по М-коду к инструменту глубокого сверления | 1 |
| Цифровой датчик потока СОЖ | 1 |
| Система выталкивания детали из противошпинделя с прокачкой СОЖ высокого давления | 1 |
| Уловитель с конвейером готовых деталей | 1 |
| Ёмкость для сбора готовых деталей | 1 |
| 3-цветная сигнальная лампа состояния станка | 1 |
| Лампа освещения рабочей зоны | 1 |
| Ленточный конвейер эвакуации стружки из рабочей зоны станка | 1 |
| Бак для стружки | 1 |
| Цилиндрическая интерполяция | 1 |
| Интерполяция в полярных координатах | 1 |
| Винтовая интерполяция | 1 |
| Удаление масляного тумана из рабочей зоны | 1 |
| Набор инструментов для обслуживания станка | 1 |
| Трансформер | 1 |
| Интерфейс подключения барфидера | 1 |
| Податчик прутка LNS GT 342 3.0M | 1 |
| Синхронизирующее устройство | 1 |
| Дополнительное антивибрационное устройство | 1 |
| Комплект: канал | 1 |
| Ø11мм, толкатель, вращающееся соединение, телескопическое соединение | |
| Комплект: канал Ø21мм, толкатель, вращающееся соединение, телескопическое соединение | 1 |
| Комплект: канал Ø27мм, толкатель, вращающееся соединение, телескопическое соединение | 1 |
| Комплект: канал Ø33мм, толкатель, вращающееся соединение, телескопическое соединение | 1 |
| Цанга податчика прутка Ø 5.0, 6.0, 7.0, 8.0мм | 4 |
| Цанга податчика прутка Ø 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 16.0мм | 8 |
| Цанга податчика прутка Ø 17.0, 18.0, 19.0, 20.0, 21.0, 22.0, 23.0мм | 7 |
| Цанга податчика прутка Ø 24.0, 25.0, 26.0, 27.0, 28.0 мм | 5 |
| Адаптер SNF42201 | 1 |
| Адаптер SNF42203 | 1 |
| Цанга главного шпинделя Ø 5.0, 6.0, 7.0, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 16.0, 17.0, 18.0, 19.0, 20.0, 21.0, 22.0, 23.0, 24.0, 25.0, 26.0, 27.0, 28.0, 29.0, 30.0, 31.0, 32.0 мм | 28 |
| Цанга противошпинделя удлинённая (удлинение 15мм) 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10.0, 10.5, 11.0, 11.5, 12.0, 12.5, 13.0, 13.5, 14.0, 14.5, 15.0, 15.0, 16.0, 16.5, 17.0, 17.5, 18.0, 18.5, 19.0, 19.5, 20.0, 21.0, 22.0, 23.0, 24.0, 25.0, 26.0, 27.0, 28.0мм | 43 |
| Цанга люнетная Ø 5.0, 6.0, 7.0, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 16.0, 17.0, 18.0, 19.0, 20.0, 21.0, 22.0, 23.0, 24.0, 25.0, 26.0, 27.0, 28.0, 29.0, 30.0, 31.0, 32.0 мм | 28 |
