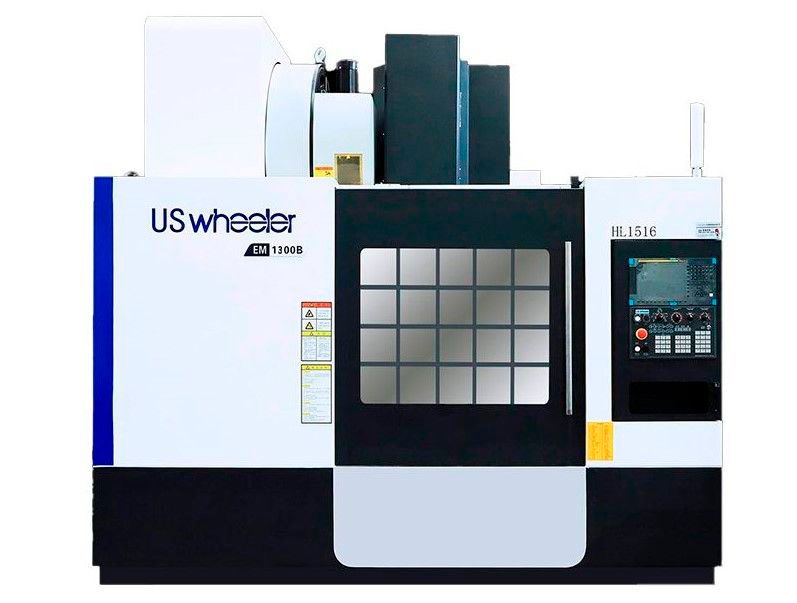

US WHEELER EM1300B

Вертикальные обрабатывающие центры US WHEELER серии EM предназначены для обработки в тяжелых режимах, а также для обработки жестких и труднообрабатываемых материалов.

Станки оборудованы коробчатой направляющей, мощными шпинделями, большой областью обработки и большим устройством смены инструмента

Cкачать каталог

Перемещения

Перемещение по оси X, мм: 1300
Перемещение по оси Y, мм: 700
Перемещение по оси Z, мм: 700
Расстояние от центра стола до торца шпинделя, мм: 120-820
Расстояние от центра шпинделя до колонны, мм: 750

Рабочий стол

Длинна рабочего стола, мм: 1400
Ширина рабочего стола, мм: 700
Минимальный угол поворота рабочего стола, °: 0.001
Максимальная нагрузка на стол, кг: 1000
Размер паза Т-slot,: 5х18х125

Шпиндель

Скорость вращения шпинделя, об/мин: 6000
Конус шпинделя,: ВТ50
Максимальный крутящий момент шпинделя, Нм: 236

Скорость подачи

Скорость перемещения ось X, м/мин: 24
Скорость перемещения ось Y, м/мин: 24
Скорость перемещения ось Z, м/мин: 24
Скорость подачи резания, мм/мин: 8000

Инструментальный магазин

Количество инструментов, шт: 24
Максимальный диаметр инструмента, мм: 105
Максимальный диаметр инструмента (без смежных инструментов), мм: 200
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 15
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 5.5
Время смены инструмента (С-С), ": 9

Двигатель

Мощность двигателя шпинделя, кВт: 15/18.5

Точность

Точность позиционирования, мм: 0.006
Точность повторяемости, кВт: ±0.004

Прочее

Потребляемая мощность, кВт: 30
Давление воздуха, Мра: 6
Емкость бака смазки, л: 4
Емкость бака СОЖ, л: 286
Высота станка, мм: 3150
Ширина станка, мм: 2720
Длинна станка, мм: 3670
Масса станка, кг: 8000

10,4” LCD монитор, цветной
FANUC 0iMF plus
Теплообменник электрического шкафа
Защита электрического шкафа от пыли
Устройство автоматической смазки
Защита направляющих
Обдув шпинделя воздухом
Трансформатор
Интерфейс передачи данных и слот для CF-карт
Пистолет пневматический
Комплект инструмента для обслуживания
Резервуар СОЖ с поддоном для стружки
Охлаждение шпинделя житкостное
Стандартная система СОЖ
Комплект выравнивающих опор
Сигнальная лампа (красный, желтый, зеленый)
Кабинетная защита станка
Освещение рабочей зоны

Конвейер для стружки
Оптические линейки по осям X,Y,Z
Выносной пульт оператора
Вытяжка масляного тумана
Кондиционер электро шкафа
Пистолет СОЖ
Отделитель масла от СОЖ
Стандартный набор ЗИП
Датчик измерения инструмента Renishaw TS27R
Датчик измерения заготовки Renishaw RMP60
