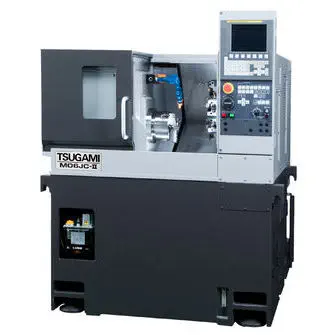

TSUGAMI M06JC-II
M06JC-II
- Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ).
- Улучшенный сход стружки. Станина имеет заниженный центр тяжести для облегчения удаления стружки и улучшенный эргономичный дизайн. Передача через муфту ШВП с двигателем подач. Преднатяг ШВП минимизирует люфт передачи и термические расширения.
- Абсолютные энкодеры обеспечивают точное позиционирование.
Рабочая зона | |
Максимальный диаметр обработки х Длина обработки, мм | 220 х 190 |
Максимальный диаметр обрабатываемого прутка, мм | 42 |
Главный шпиндель | |
Диаметр внутреннего отверстия главного шпинделя, мм | 52 |
Размер патрона главного шпинделя, дюйм | 6 |
Скорость вращения шпинделя об/мин | 4 500 |
Передний фланец шпинделя, ASA | 140F |
Диаметр внутреннего отверстия шпинделя, мм | 52 |
Мощность двигателя шпинделя, кВт | 5.5 / 7.5 |
Перемещения | |
Перемещение по осям X / Z | 130 / 230 |
Скорость быстрых перемещений (X / Z), м/мин | 24 |
Мощность двигателя по осям (X / Z), кВт | 3 / 4 / 4 |
Револьверная голова | |
Количество инструментальных позиций, шт. | 8 |
Сечение державки резца, мм | 20 х 20 |
Диаметр хвостовика осевого инструмента, мм | Ø 25 |
Прочее | |
Точность позиционирования, мм | 0,001 |
Вес станка, кг | 2 380 |
Длина х Ширина х Высота, мм | 1 165 х 1 460 х 1 600 |
Система ЧПУ | FANUC 0iMate-TD |
| Револьверная голова на 8 позиций | 1 |
| Интерфейс на русском языке | 1 |
| Трансформатор | 1 |
| 3-кулачковый гидравлический патрон 6" с центральным отверстием | 1 |
| Комплект каленых кулачков для 6" патрона | 1 |
| Комплект сырых кулачков для 6" патрона | 2 |
| Ножная педаль управления патроном | 1 |
| СОЖ через револьверную голову | 1 |
| Лампа состояния оборудования трехцветная | 1 |
| Лампа освещения рабочей зоны | 1 |
| Торцевой резцедержатель | 1 |
| Резцедержатель проходного резца со смещением | 2 |
| Резцедержатель для расточного инструмента Ø25мм | 3 |
| Переходная втулка Ø25/Ø10мм | 2 |
| Переходная втулка Ø25/Ø12мм | 2 |
| Переходная втулка Ø25/Ø16мм | 2 |
| Переходная втулка Ø25/Ø20мм | 2 |
| Датчик уровня в баке СОЖ | 1 |
| Компенсация теплового смещения | 1 |
| Интерфейс податчика прутка | 1 |
| Комплект инструмента для обслуживания станка | 1 |
