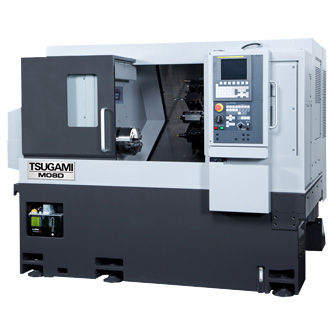

TSUGAMI M08D-II
M08D-II
- Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ).
- Улучшенный сход стружки. Станина имеет заниженный центр тяжести для облегчения удаления стружки и улучшенный эргономичный дизайн. Передача через муфту ШВП с двигателем подач. Преднатяг ШВП минимизирует люфт передачи и термические расширения.
- Абсолютные энкодеры обеспечивают точное позиционирование.
Данные станка | |
Максимальный обрабатываемый диаметр заготовки | Ø 280 мм |
Максимальная длина обработки заготовки | 380 мм |
Максимальный диаметр обрабатываемого прутка | Ø 65 мм |
Размер патрона | 8″ |
Тип зажима патрона | Гидравлический |
Главный шпиндель | |
Максимальная частота вращения | 4 500 об/мин |
Мощность шпинделя | 7,5/ 11 кВт |
Торец шпинделя | A2-6 |
Перемещения и скорости | |
Перемещение по оси X | 260 мм |
Перемещение по оси Z | 400 мм |
Ускоренное перемещение по оси X | 24 м/мин |
Ускоренное перемещение по оси Z | 27 м/мин |
Тип направляющих X | Скольжения |
Тип направляющих Z | Качения |
Точность позиционирования | +/-0,003 мм |
Повторяемость | +/- 0,001 мм |
Револьверная голова | |
Максимальная частота вращения | 5 000 об/мин |
Мощность двигателя | 2,2 / 3,7 кВт |
Количество позиций | 12 |
Размер державки инструмента для наружной обработки | 25 х 25 мм (клиновой зажим) |
Макс. размер державки для внутренней обработки | Ø 40 мм |
Тип привода револьверной головки | Серво двигатель |
Время индексации револьверной головки | 0,4 сек |
Тип индексации | Безостановочный, двусторонний |
ЧПУ | |
Модель ЧПУ | Fanuc 0i-TF |
Язык интерфейса системы ЧПУ | Русский язык |
Интерфейсы ввода / вывода | CF-card / USB / Ethernet |
Привода | |
Мощность двигателя главного шпинделя | 7,5 / 11 кВт |
Система СОЖ | |
Мощность помпы | 0,4 кВт |
Объем бака СОЖ | 160 л |
Система смазки | |
Объем ёмкости системы смазки | 1,8 л |
Тип гидравлического масла | ISO VG-68 |
Требования к системе пневматики | |
Давление в системе | 0,5 Мпа |
Расход воздуха | 100 л/мин |
Данные станка | |
Габариты (Ш x Д х В) | 2 330 x 1 850 х 1 750 мм |
Вес станка | 4 700 кг |
Угол наклона станины | 30 гр |
Потребляемая мощность | 24 кВА |
Напряжение | 380В±10%, 50 Гц, 3 фазы |
| Интерфейс на русском языке | 1 |
| USB интерфейс | 1 |
| Трансформатор | 1 |
| 3-кулачковый 8" гидравлический патрон с центральным отверстием для главного шпинделя | 1 |
| Комплект каленых кулачков для 8" гидравлического патрона | 1 |
| Комплект сырых кулачков для 8" гидравлического патрона | 3 |
| Ножная педаль управления патрона главного шпинделя | 1 |
| Задняя бабка | 1 |
| Вращающийся центр (MT4) | 1 |
| Ножная педаль управления пинолью задней бабки | 1 |
| Ленточный конвейер уборки стружки, боковое исполнение | 1 |
| Бак для стружки | 1 |
| Помпа высокого давления СОЖ 20 БАР (два фильтра) | 1 |
| Лампа состояния оборудования трехцветная | 1 |
| Лампа освещения рабочей зоны | 1 |
| Уловитель масляного тумана | 1 |
| Резцедержатель для наружного точения | 3 |
| Резцедержатель отрезного/ | 3 |
| канавочного резца | |
| Расточной резцедержатель Ø40мм | 3 |
| Осевой приводной блок ER25 | 3 |
| Радиальный приводной блок ER25 | 3 |
| Переходная втулка Ø40/Ø10мм | 2 |
| Переходная втулка Ø40/Ø12мм | 2 |
| Переходная втулка Ø40/Ø16мм | 2 |
| Переходная втулка Ø40/Ø20мм | 2 |
| Переходная втулка Ø40/Ø25мм | 2 |
| Переходная втулка Ø40/Ø32мм | 2 |
| Интерфейс податчика прутка | 1 |
| Комплект инструмента для обслуживания станка | 1 |
