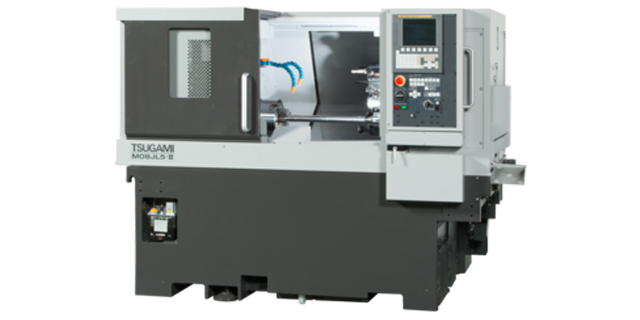

TSUGAMI M08JL5L-II
M08JL5L-II
- Цельнолитая станина спроектирована с учетом оптимальной системы ребер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ).
- Улучшенный сход стружки. Станина имеет заниженный центр тяжести для облегчения удаления стружки и улучшенный эргономичный дизайн. Передача через муфту ШВП с двигателем подач. Преднатяг ШВП минимизирует люфт передачи и термические расширения.
- Абсолютные энкодеры обеспечивают точное позиционирование.
Данные станка | |
Максимальный обрабатываемый диаметр заготовки | Ø 280 мм |
Максимальная длина обработки заготовки | 500 мм |
Максимальный диаметр обрабатываемого прутка | Ø 65 мм |
Размер патрона | 8″ |
Тип зажима патрона | Гидравлический |
Главный шпиндель | |
Максимальная частота вращения | 4 000 об/мин |
Мощность шпинделя | 9 / 11,0 кВт |
Торец шпинделя | A2-6 |
Диаметр отверстия тяговой трубы | Ø 66 мм |
Перемещения и скорости | |
Перемещение по оси X | 160 мм |
Перемещение по оси Z | 560 мм |
Перемещение по оси А | 240 мм |
Ускоренное перемещение по оси X | 24 м/мин |
Ускоренное перемещение по оси Z | 27 м/мин |
Тип направляющих X | Скольжения |
Тип направляющих Z | Качения |
Тип направляющих А | Качения |
Точность позиционирования | +/-0,003 мм |
Повторяемость | +/- 0,001 мм |
Револьверная голова | |
Количество позиций | 8 |
Размер державки инструмента для наружной обработки | 25 х 25 мм (клиновой зажим) |
Макс. размер державки для внутренней обработки | Ø 40 мм |
Тип привода револьверной головки | Серво двигатель |
Время индексации револьверной головки | 0,4 сек |
Тип индексации | Безостановочный, двусторонний |
Задняя бабка (опция) | |
Перемещение задней бабки | 345 мм |
Перемещение пиноли (гидравлическое) | 80 мм |
Центр задней бабки (конус) | MT 4 |
ЧПУ | |
Модель ЧПУ | Fanuc 0i-TF |
Язык интерфейса системы ЧПУ | Русский язык |
Интерфейсы ввода / вывода | CF-card / USB / Ethernet |
Привода | |
Мощность двигателя главного шпинделя | 9 / 11,0 кВт |
Максимальный крутящий момент главного шпинделя | 140,1 Нм |
Мощность двигателя по оси X | 1,8 кВт |
Мощность двигателя по оси Z | 1,8 кВт |
Система СОЖ | |
Мощность помпы | 0,4 кВт |
Объем бака СОЖ | 160 л |
Система смазки | |
Объем ёмкости системы смазки | 1,8 л |
Тип гидравлического масла | ISO VG-68 |
Требования к системе пневматики | |
Давление в системе | 0,5 Мпа |
Расход воздуха | 100 л/мин |
Данные станка | |
Габариты (Ш x Д х В) | 1 970 x 1 673 х 1 600 мм |
Вес станка | 3 430 кг |
Угол наклона станины | 30 гр |
Потребляемая мощность | 27 кВА |
Напряжение | 380В±10%, 50 Гц, 3 фазы |
| Интерфейс на русском языке | 1 |
| USB интерфейс | 1 |
| Трансформатор | 1 |
| 3-кулачковый 8" гидравлический патрон с центральным отверстием для главного шпинделя | 1 |
| Комплект каленых кулачков для 8" гидравлического патрона | 2 |
| Комплект сырых кулачков для 8" гидравлического патрона | 1 |
| Ножная педаль управления патрона главного шпинделя | 1 |
| Сервопривод V12 | 1 |
| Задняя бабка (Тип - J) | 1 |
| Вращающийся центр (MT5) | 1 |
| Ножная педаль управления пинолью задней бабки | 1 |
| Ленточный конвейер уборки стружки, боковое исполнение | 1 |
| Бак для стружки | 1 |
| Отделитель масла от СОЖ | 1 |
| Лампа состояния оборудования трехцветная | 1 |
| Лампа освещения рабочей зоны | 1 |
| Резцедержатель для расточного инструмента Ø40мм | 4 |
| Резцедержатель торцевого резца | 2 |
| Резцедержатель проходного резца со смещением | 2 |
| Переходная втулка Ø40/Ø20мм | 1 |
| Комплект инструмента для обслуживания станка | 1 |
